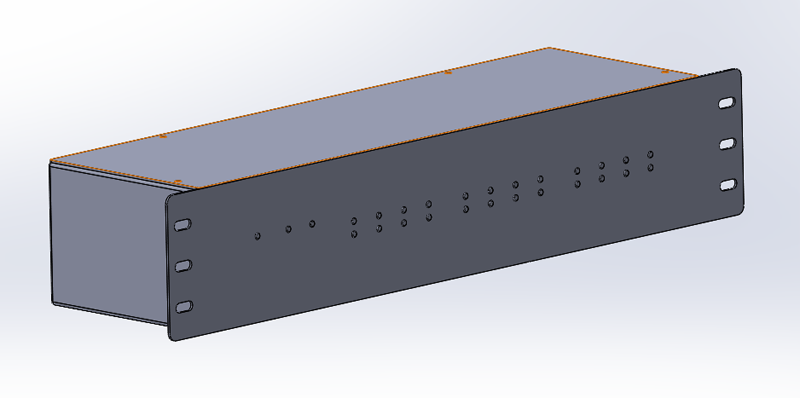

智能控制编码器 GGD-A01

控制功能

软件 安卓触屏控制

其他 可被其他品牌中控制如 EXTRON,AMX，CRESTRON

网络控制

接口数量 1 RJ-45标准母头接口

数率 10/100/1000Base-T, 半工/全双工自动检测

支持协议DHCP, DNS, ICMP (ping), HTTP, HTTPS, NTP, SFTP, SMTP, SNMP, SSH,TCP/IP,UDP/IP

串口控制

接口 1 RJ-45标准母头接口, 双向 RS485通信接口

数率 300 到 115200波特率

继电器控制

数量/类型 4/8个常开继电器

继电器接口 凤凰头公头接口

继电器触点容量24V,1A

RS485串口

接口 8 RJ-45标准母头接口, 双向 RS485通信接口

数率 300 到 115200波特率

电源

类型 外置

输入100-240VAC， 50-60Hz

输出 12VDC，1A，12W

输入信号控制

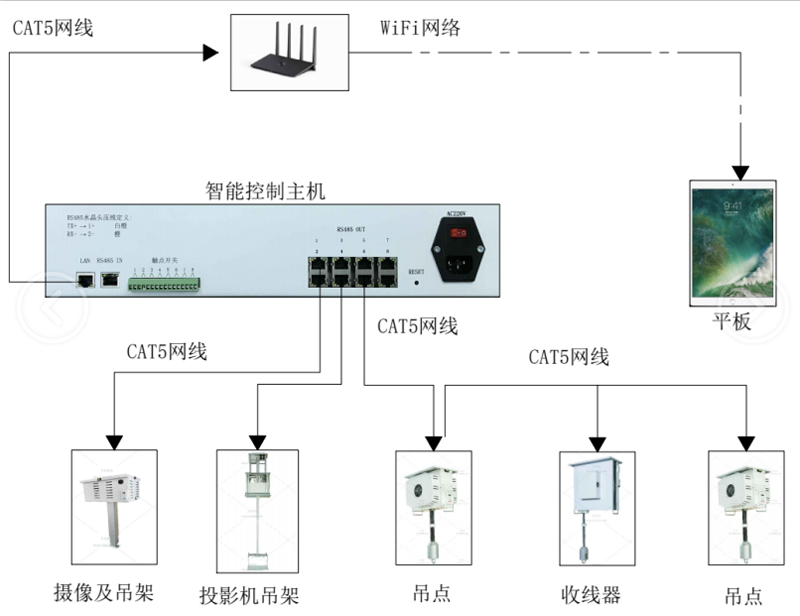

LAN口接入，通过 APP控制继电器的开关，RS485接入设备的控制中控信号输入；中控信号输入一般要求为 RS485 发码的方式，在多功能控制器内部做RS485控制码的选通与转发。

投影机信号输入：中央控制器只需连接这 8个端口，可远距离传送控制多达 8台投影仪设备。

输出控制信号

具有 8 组相互独立的 RS485 控制信号输出，每组均需给出独立的 ID；控制所有支持RS485协议的控制器，包络TXBO品牌四组设备，以及预留 4组控制其他品牌设备。

输出 4 个独立继电器；通过控制 APP 软件可以独立控制四个继电器，再通过继电器控制设备通断，（比如二次升降幕的幕布电机等）。

指示灯定义

通电后电源指示灯。

输入信号联通时指示灯。

RJ45输出信号正常时指示灯。

继电器工作时指示灯。
